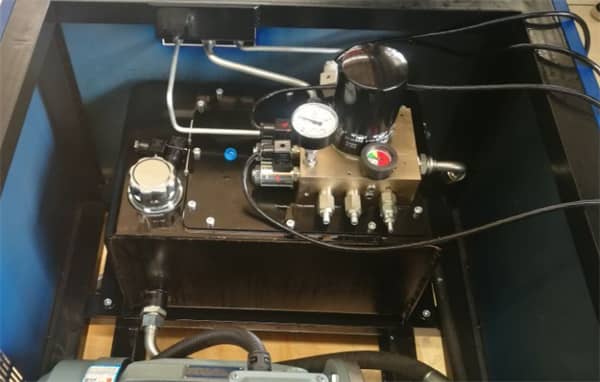

液壓站,關于液壓站,我們已經很熟悉了,下面液壓站廠家講講關于液壓站氣動回路氣源裝置的組成。
一、空氣過濾器1、組成
由殼體和濾芯所組成
2、濾芯材料
分為紙質、織物(麻布、絨布、毛氈)、陶瓷、泡沫塑料和金屬(金屬網、金屬屑)等。
空氣壓縮機中普遍采用紙質過濾器和金屬過濾器。這種過濾器通常又稱為一次過濾器,其濾灰效率為50%一70%;在空氣壓縮機的輸出端(即氣源裝置)使用的為二次過濾器(濾灰效率為70%一90%)和高效過濾器(濾灰效率大于99%)。
二、后冷卻器后冷卻器用于將空氣壓縮機排出的氣體冷卻并除去水分。
三、除油器除油器用于分離壓縮空氣中所含的油分和水分。其工作原理是:當壓縮空氣進入除油器后產生流向和速度的急劇變化,再依靠慣性作用,將密度比壓縮空氣大的油滴和水滴分離出來。
四、儲氣罐儲氣罐的作用是消除壓力波動,保證輸出氣流的連續性;儲存一定數量的壓縮空氣,調節用氣量或以備發生故障和臨時需要應急使用,進一步分離壓縮空氣中的水分和油分。
儲氣罐一般采用圓筒狀焊接結構:有立式和臥式兩種,一般以立式居多。立式儲氣罐的高度H為其直徑D的2-3倍,同時應使進氣管在下,出氣管在上,并盡可能加大兩管之間的距離,以利于進一步分離空氣中的油水。
五、空氣干燥器空氣干燥器是吸收和排除壓縮空氣中的水分和部分油分與雜質,使?jié)窨諝庾兂筛煽諝獾难b置。從壓縮機輸出的壓縮空氣經過冷卻器、除油器和儲氣罐的初步凈化處理后已能滿足一般氣動系統的使用要求。但對一些精密機械、儀表等裝置還不能滿足要求。為此需要進一步凈化處理,為防止初步凈化后的氣體中的含濕量對精密機械、儀表產生銹蝕,為此要+進行干燥和再精過濾。
后冷卻器、除油器、儲器罐都屬于壓力容器,制造完畢后,應進行水壓實驗。
